TOPOLOGIA DE RED

La topología de red es la cadena de comunicación usada por los nodos que conforman una red para comunicarse. Debido a lo forma en la conexión del cableado se le otorga el nombre a cada una de ellas por su apariencia física.

La topología de red la determina únicamente la configuración de las conexiones entre nodos. La distancia entre nodos, las interconexiones físicas, las tasas de transmisión y los tipos de señales no pertenecen a la topología de la red, aunque pueden verse afectados por la misma.

Dentro de las clases de tipologias podemos encontrar:

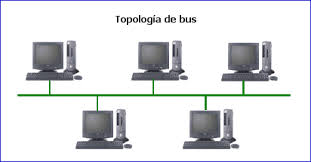

TOPOLOGIA DE BUS

También conocida como canal de difusión es un camino de comunicación bidireccional con puntos de terminación bien definidos. Cuando una estación transmite, la señal se propaga a ambos lados del emisor hacia todas las estaciones conectadas al bus hasta llegar a las terminaciones del mismo. Así, cuando una estación transmite su mensaje alcanza a todas las estaciones, por esto el bus recibe el nombre de canal de difusión. El bus actúa como medio pasivo, y por lo tanto en caso de de extender la longitud de la red, el mensaje no debe ser regenerado por repetidores. En este tipo de tipología cualquier ruptura en e cable impide la operación normal y es muy difícil de detectar. Por el contrario, el fallo de cualquier nodo no impide que la red siga funcionando normalmente, lo que permite añadir o quitar nodos a la red sin interrumpir su funcionamiento. Una variación de la topología en Bus es la de árbol, en la cual el Bus se extiende en más de una dirección facilitando el cableado central al que se le añaden varios cables complementarios. La técnica que se emplea para hacer llegar la señal a todos los nodos es utilizar dos frecuencias distintas para recibir y transmitir. Las características descritas para el Bus siguen siendo válidas para el árbol.

TOPOLOGIA EN ANILLO

La topología en anillo se caracteriza por un camino unidireccional cerrado que conecta todos los nodos. Dependiendo del control de acceso al medio, se dan nombres distintos a esta topología: Bucle; se utiliza para designar aquellos anillos en los que el control de acceso está centralizado (una de las estaciones se encarga de controlar el acceso a la red). Anillo; se utiliza cuando el control de acceso está distribuido por toda la red. Como las características de uno y otro tipo de la red son prácticamente las mismas, utilizamos el término anillo para las dos. En cuanto a fiabilidad, presenta características similares al Bus: la avería de una estación puede aislarse fácilmente, pero una avería en el cable inutiliza la red. Sin embargo, un problema de este tipo es más fácil de localizar, ya que el cable se encuentra físicamente dividido por las estaciones.

TOPOLOGIA DE DOBLE ANILLO

Las estaciones están unidas una con otra formando un círculo por medio de un cable común. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo. La desventaja es que al existir un solo canal de comunicación entre las estaciones de la red, si falla el canal o una estación, las restantes quedan incomunicadas.

TOPOLOGIA ESTELLA

La topología en estrella se caracteriza por tener todos sus nodos conectados a un controlador central. Todas las transacciones pasan a través del nodo central, siendo éste el encargado de gestionar y controlar todas las comunicaciones. Por este motivo, el fallo de un nodo en particular es fácil de detectar y no daña el resto de la red, pero un fallo en el nodo central desactiva la red completa. Una forma de evitar un solo controlador central y además aumentar el límite de conexión de nodos, así como una mejor adaptación al entorno, sería utilizar una topología en estrella distribuida. Este tipo de topología está basada en la topología en estrella pero distribuyendo los nodos en varios controladores centrales. El inconveniente de este tipo de topología es que aumenta el número de puntos de mantenimiento.

TOPOLOGIA DE ARBOL

Topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.

La topología en árbol puede verse como una combinación de varias topologías en estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo de interconexión trabaja en modo difusión, pues la información se propaga hacia todas las estaciones, solo que en esta topología las ramificaciones se extienden a partir de un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las características del árbol.

TOPOLOGIA EN MALLA

La topología en malla principalmente nos ofrece redundancia. En esta topología todas las computadoras están interconectadas entre sí por medio de un tramado de cables. Esta configuración provee redundancia porque si un cable falla hay otros que permiten mantener la comunicación. Esta topología requiere mucho cableado por lo que se la considera muy costosa. Muchas veces la topología MALLA se va a unir a otra topología para formar una topología híbrida.

Las redes en malla son aquellas en las cuales todos los nodos están conectados de forma que no existe una preeminencia de un nodo sobre otros, en cuanto a la concentración del tráfico de comunicaciones.

Estas redes permiten en caso de una iteración entre dos nodos o equipos terminales de red, mantener el enlace usando otro camino con lo cual aumenta significativamente la disponibilidad de los enlaces.

TOPOLOGIA MIXTA



Las topologías mixtas son aquellas en las que se aplica una mezcla entre alguna de las otras topologías: bus, estrella o anillo. Principalmente podemos encontrar dos topologías mixtas: Estrella - Bus y Estrella - Anillo.

TOPOLOGIA TOTALMENTE CONEXA

Cada computador se conecta a cada computador por medio de cables y no requiere un servidor, esta logra una mayor privacidad y seguridad pero se puede presentar dificultad en su instalación y también representar costos muy altos.
